在繁杂都市中可以更加温暖
在热闹街区中可以更加有序
在都市生活中可以更加健康
在城市漫步中可以更加自然
在公园休憩中可以更加艺术
让城市更有趣~！
作为整个大盘的首开区域，打造一段展现未来生活丰富体验的示范样板段。

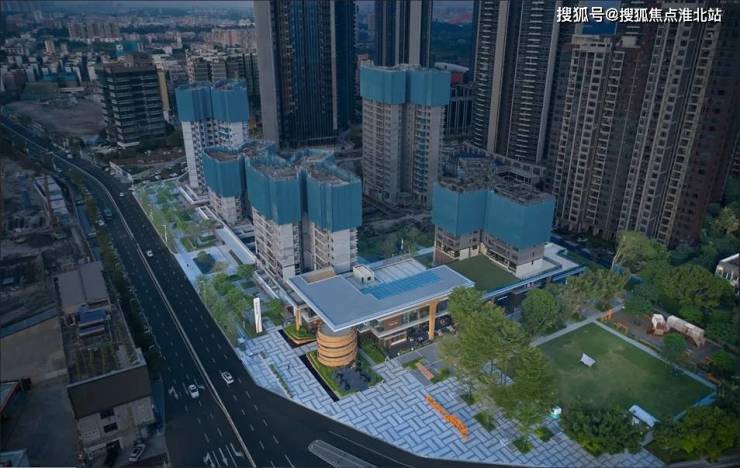

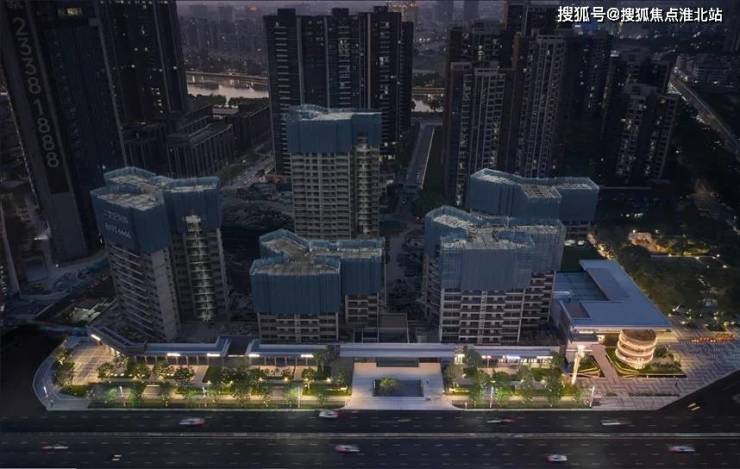

鸟瞰夜景
鸟瞰夜景

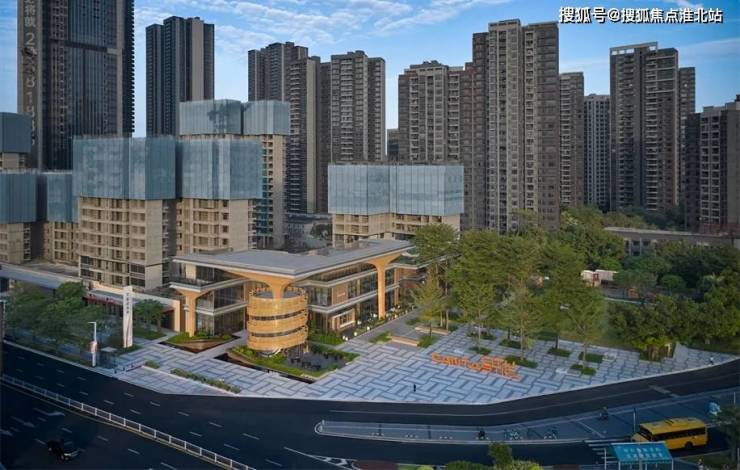

半鸟瞰实景

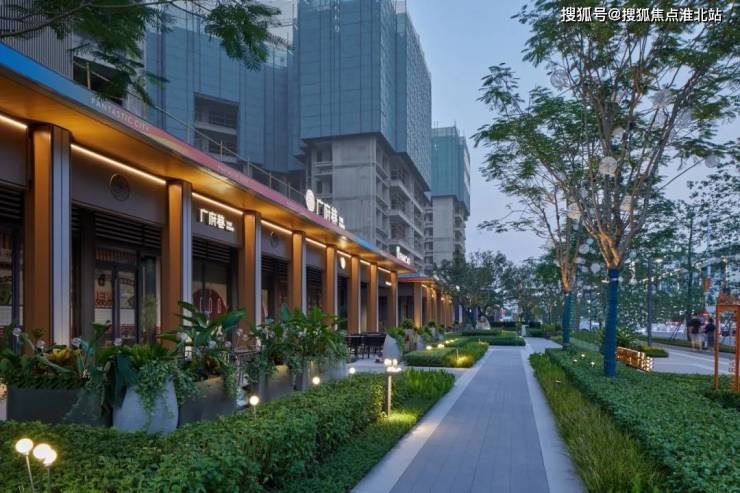

活力场景展示
两界一心
沿公园展示界面——与公园紧密结合，打造具有当地特色的未来龙湾都市公园生活场（公园，自然，休闲）；
沿坝新路商业界面——展示未来商业生活场景（都市，精致，时尚）；
盘龙核心——位于街角醒目处标志性体量,树立片区IP品牌，网红打卡地。

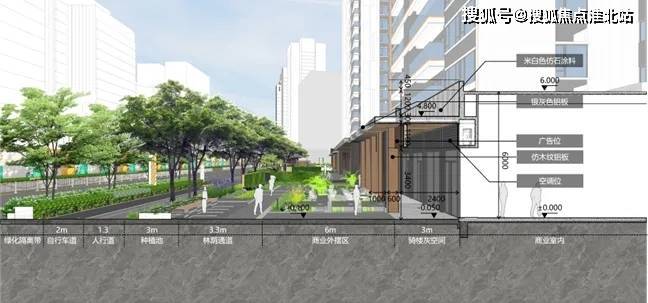

A-A剖透视
B-B剖透视

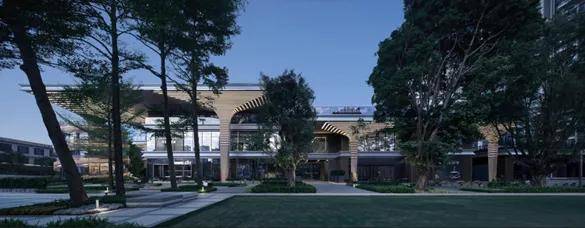

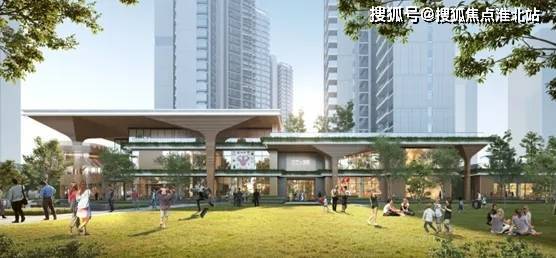

沿公园界面（向左滑动查看）

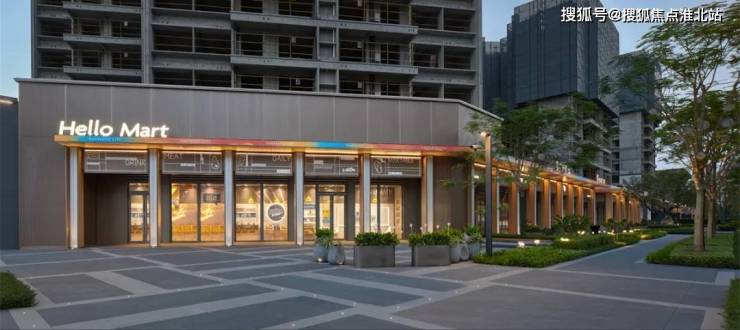

沿坝新路界面（向左滑动查看）
04
一场都会与自然的场景漫游

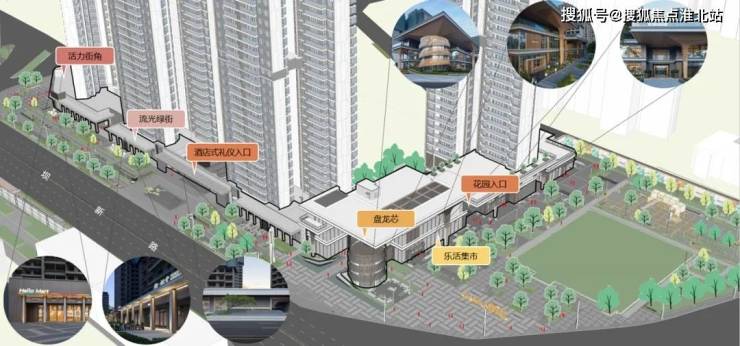

六大场景
盘龙芯
乐活集市
花园入口
酒店式礼仪入口
活力街角
流光绿街
文脉传承——形式演绎

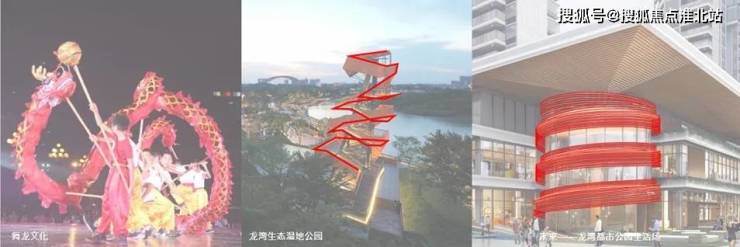

建筑入口处标志性体量,建筑语言演绎东莞舞龙文化。融合在地性文化,打造东莞首个螺旋造型精品店，树立片区IP品牌，网红打卡地
建筑造型提取传统村落的榕树意向，打造东莞首个大型树形标识建筑，形成“树下“灰空间+广场，方便市民开展多种社交活动增加城市活力，建筑造型“树”与基地旁边公园的树木相互映衬，结合错落有致的立体绿化，成为未来龙湾都市公园生活场。

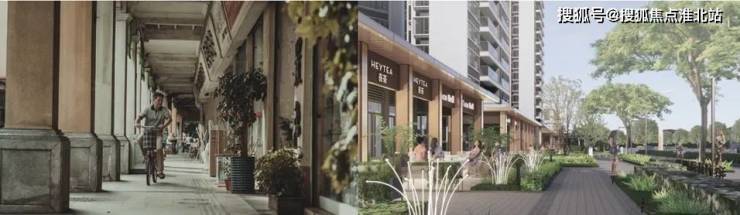

沿坝新路商业，提取传统骑楼形式现代方式演绎与景观相结合，打造格调，自然，闲适的商业氛围。

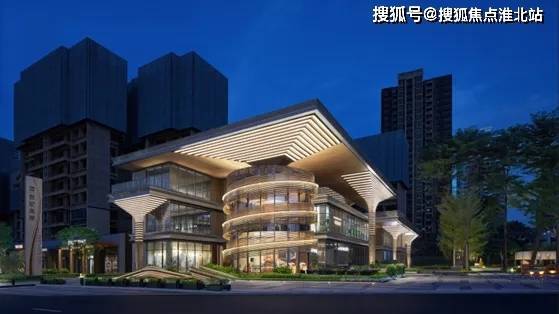

建筑照片与效果图对比
向左滑动查看
向左滑动查看
05
一份深化落地控制
如何呈现出方案效果，最大的难点在于如何实现盘龙芯以及树状伞柱。我们与业主及幕墙设计单位进行了多频次的会议和讨论，共同探讨实现方式。
盘龙芯

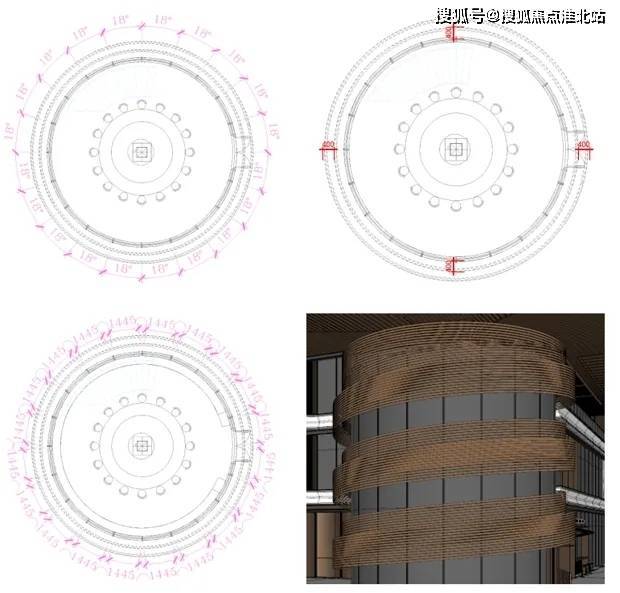

盘龙芯半径4.6米，以圆心等分20份，每段弧长1450MM。为保证圆形曲线顺滑玻璃采用弧形玻璃。外侧盘龙分内外两层，内层距玻璃400MM外层距玻璃800MM。为便于现场施工，外侧盘龙毎圈高度方向爬升3米，保证曲线相同。
盘龙芯划分
盘龙芯立面定位
盘龙格栅固定钢片控制在最小尺寸8MM，格栅上下端头固定，取消钢片间的横向拉结。每条格栅拼缝做到最小，横向保证曲线顺滑。
构造节点

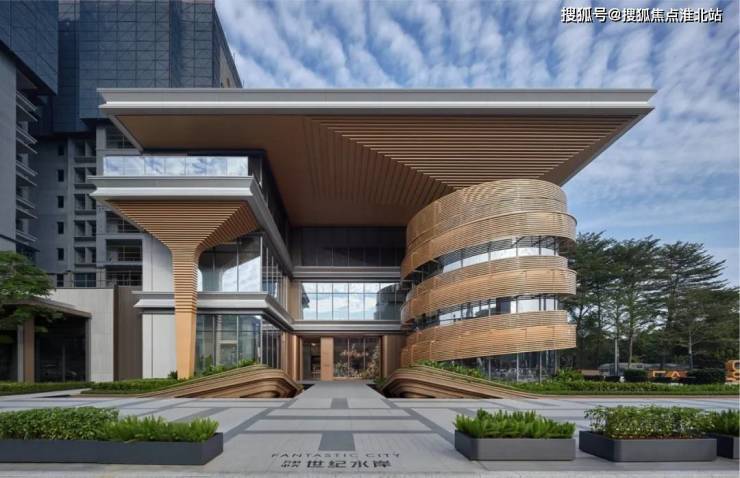

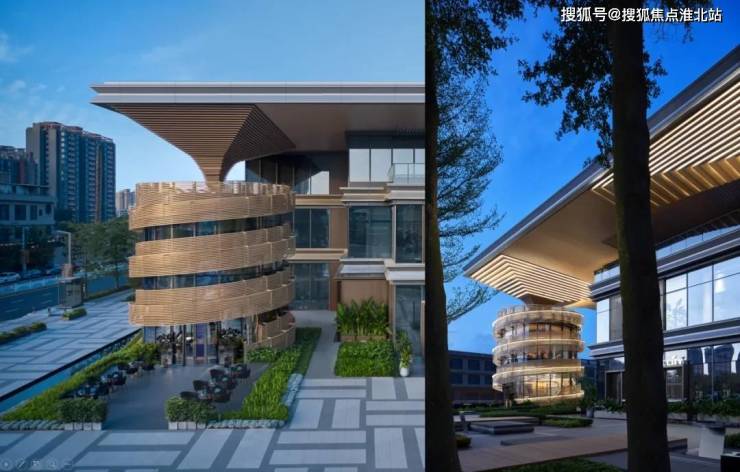

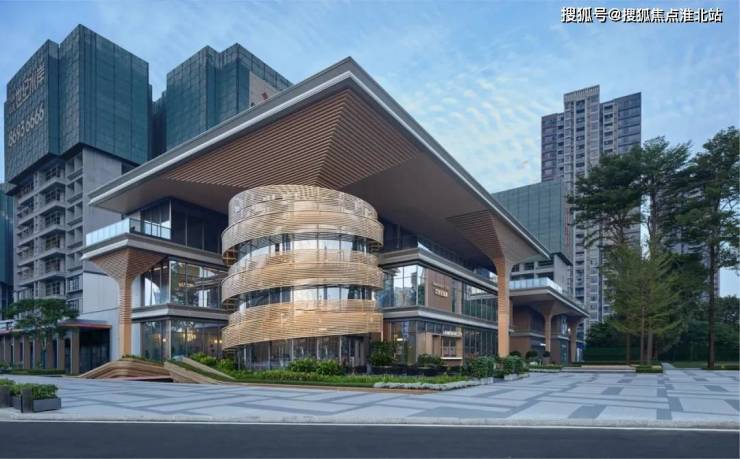

盘龙芯实景
树状伞柱
与幕墙设计单位共同探讨伞柱实现方式。
伞柱实体部分采用蜂窝铝板，上部由七种型材拼接模拟曲线和开伞段。为保证蜂窝铝板现场安装平整、转角顺直。蜂窝板采用上下插接，三面工厂拼装，第四块现场拼接。为保证型材拼角平整无错缝，采用窗框拼接方式，在地面用组角码固定后再进行安装。
伞柱与吊顶脱开，型材插接板延伸至伞柱型材内部。吊顶与层间线角间设凹槽，型材线条做为吊顶收边提升精致度。景观铺地与U型金属交接，U型外露部分跟随景观坡度变化。
伞柱顶部节点&伞柱底部节点
通过与幕墙设计单位的紧密沟通，图纸与模型的反复论证，在甲方的大力支持下，盘龙芯与树形伞柱的落地效果得到了保障。

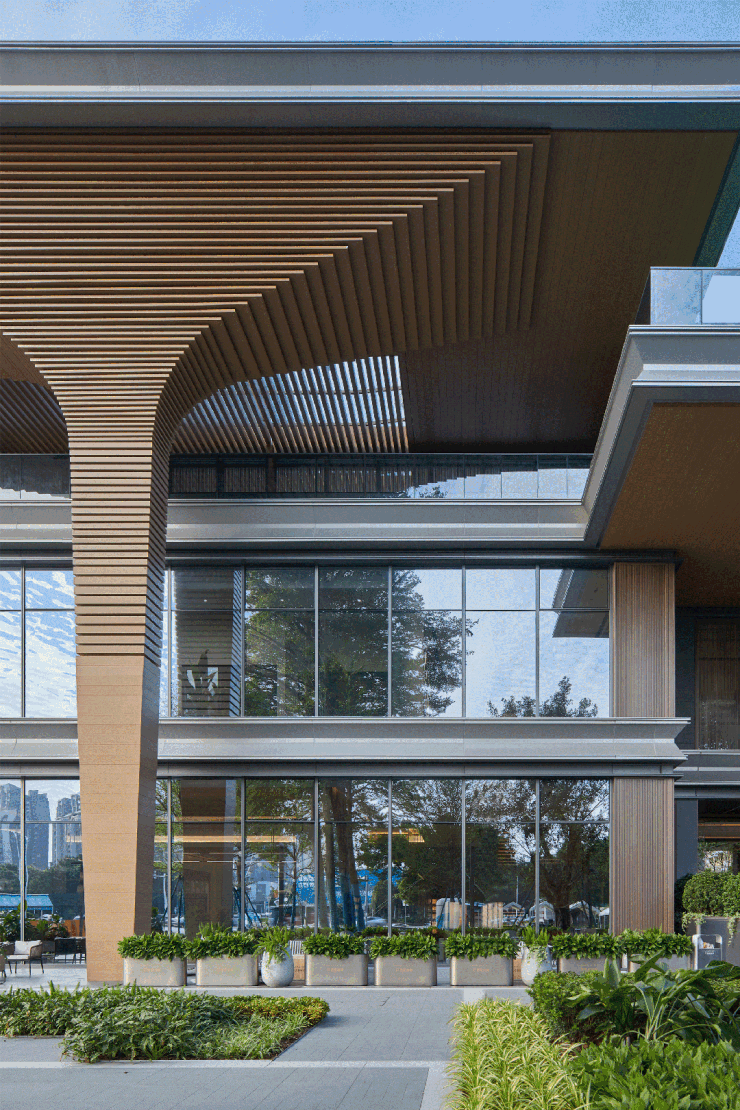

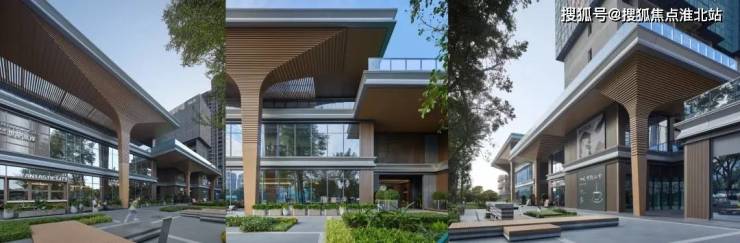

伞柱实景
对于其他重要部位，也进行了可视化处理，更加直观地指导施工。
1.铝板交接打内凹胶缝；2.型材与型材交接不打胶密拼；3.三个铝板分缝对应一根型材缝
横向线条节点
对缝——门窗以1800为模数，景观铺装宽度为600，玻璃划分与铺装对应.内凹位置作为调差段;景观铺装与示范区入口对应，于2，3层玻璃划分对应。
选材——多轮送样，多轮材料比选，建成项目现场对比逐一确样。
样板墙——材料检验、颜色搭配检验、施工精度检验、材料交接工况模拟逐一修正设计，指导现场施工。

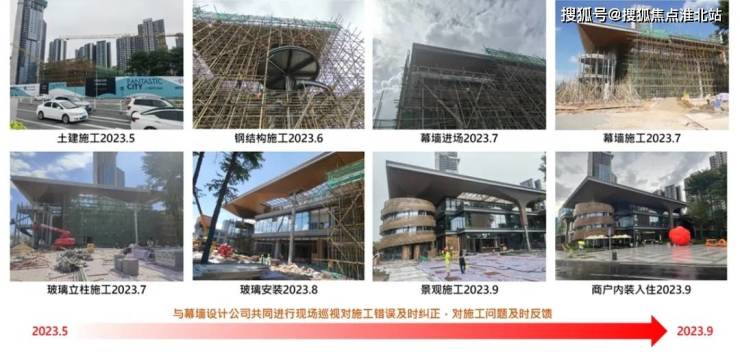

现场巡视
